Bevezetés

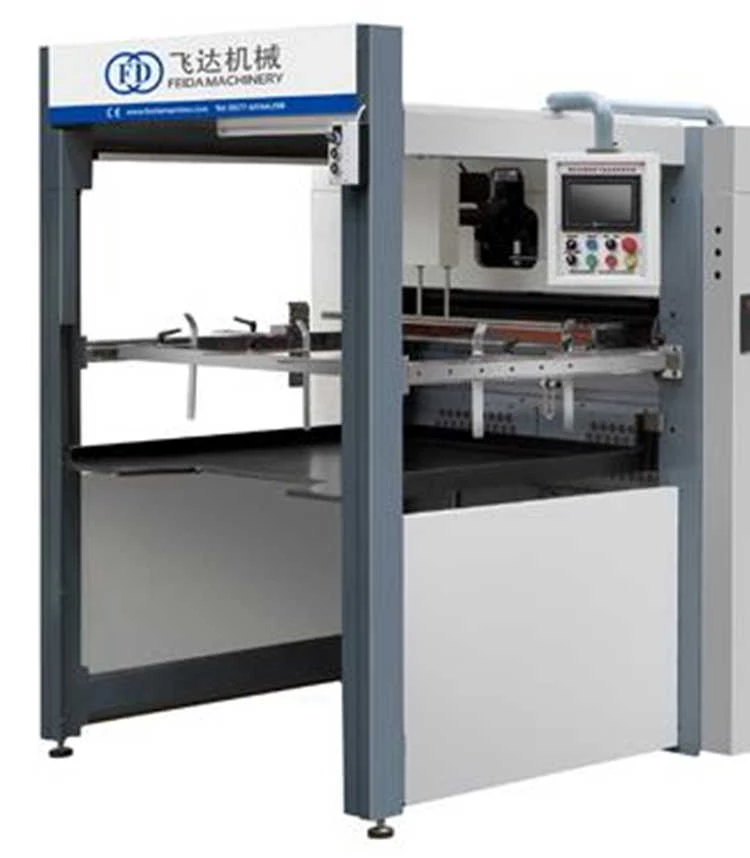

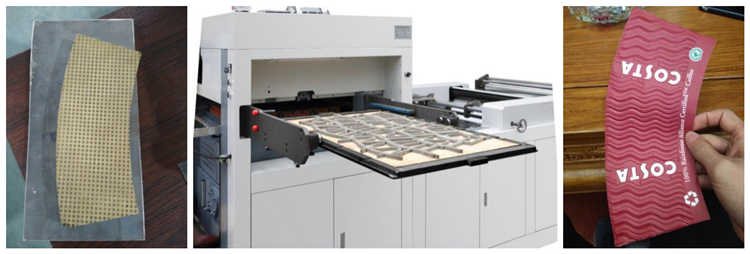

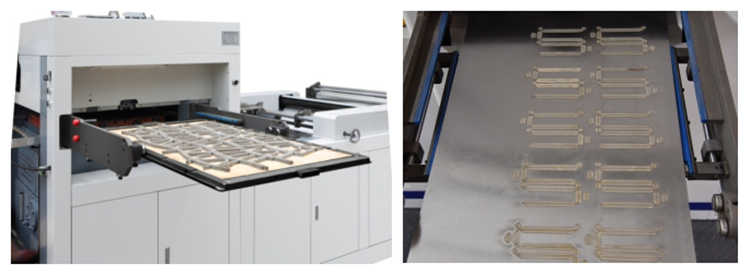

A behúzási vonalvágó gép termékcsomagolások, például kartondobozok, uzsonnás dobozok és tejes dobozok gyártására használható, mivel mindenféle papírterméket képes vágni, és behúzó vonalakat is készíthet papírból. Kénytelen kenési rendszert alkalmaz, hogy biztosítsa a fő hajtóműolaj rendszeres ellátását, ezáltal csökkentve a súrlódást és meghosszabbítva a gép élettartamát. Ugyanakkor a termék automatikusan le tudja húzni a papírhulladékot, ami jelentősen javítja a termelés hatékonyságát. A késztermék a tömör indukciós kapcsoló hatására automatikusan leereszkedik, így nincs szükség a papír kézi felvételére a stancolási folyamat során. Ez a termék a preferált választás azon beszállítók számára, akik növelni szeretnék a termelést és csökkenteni szeretnék a költségeket.
Jellemzők
1. A behúzási vonalvágó gép nagy sebességű futás közben pontos vágást érhet el, és ugyanakkor nem okoz nagy zajt. Nagyon barátságos a működési környezethez.
2. Termékeink szűrőkkel vannak felszerelve, így a kenőolaj minősége ellenőrizhető.
3. A biztonsági rendszer riasztást adhat és leállíthatja a gép működését, ha a nyersanyag kimerült, valamint leállíthatja a gépet, ha a gép túlterhelt a biztonság javítása érdekében.
4. A kezelő pontosan tudja szabályozni a vágási pozíciót és a termék méretét a fotoelektromos rendszeren és a számítógépes vezérlőrendszeren keresztül.
Műszaki specifikáció
Modell | FD-1200X640 |
Max vágási terület | 1170mmx600mm |
Vágási pontosság | ±0,15 mm |
A papír gramm tömege | 120-600g/㎡ |
Termelési kapacitás | 160-200szer/perc |
Légnyomás követelmény | 0.5 MPa |
Légnyomás fogyasztás | 0,25 m³/perc |
Max vágási nyomás | 300T |
Súly | 11T |
Max görgő átmérő | 1600 mm |
Teljhatalom | 12 kW |
Dimenzió | 6500x2800x2000 |
Megjegyzések:
1. Ár: FOB Ningbo/Sanghaj kikötő, Kína
2) Fizetési határidő: TT (30 százalék letét, a fennmaradó 70 százalék szállítás előtt).
3) Szállítási idő: 90 munkanap az előleg kézhezvételétől számítva
4) Értékesítés utáni szolgáltatás:
1. A pótalkatrészekre a beszereléstől számított egy év garancia.
2. Küldje el a technikust telepítésre és betanításra. A vevő viseli a költségeket (körjegyek, szállás és napi 100 USD juttatás).
5) Tanúsítvány: CE, ISO

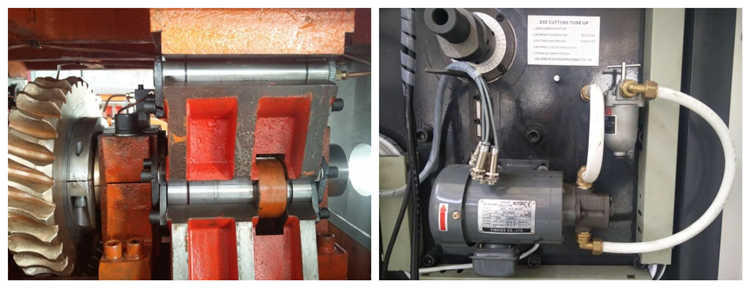

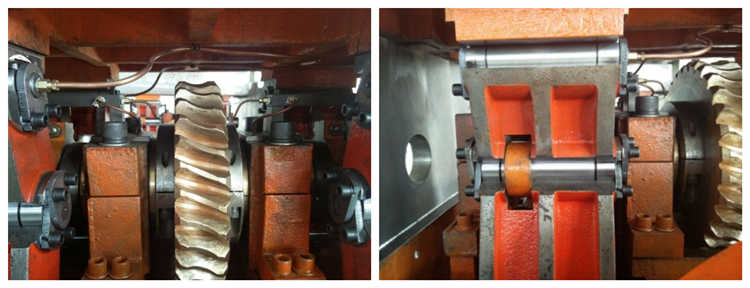

Lubri kation

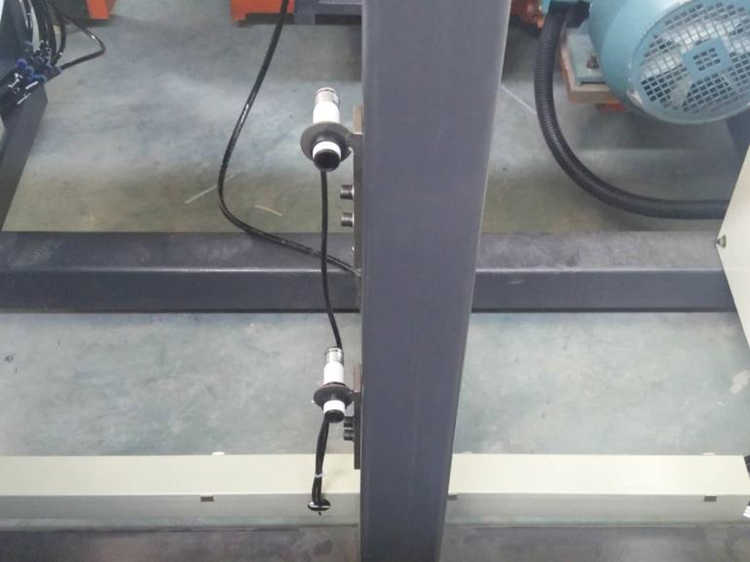

Papír elakadt riasztás: a riasztórendszer leállítja a gépet, ha a papíradagolás elakad.

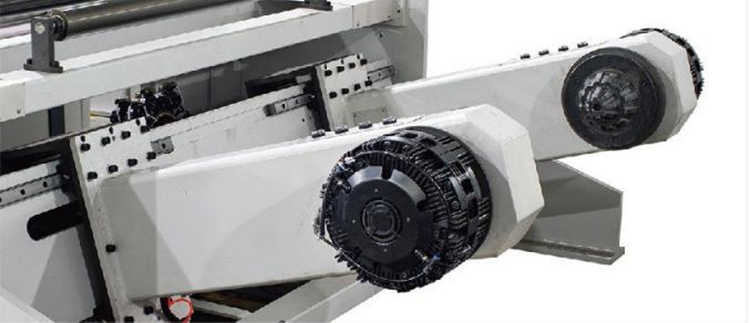

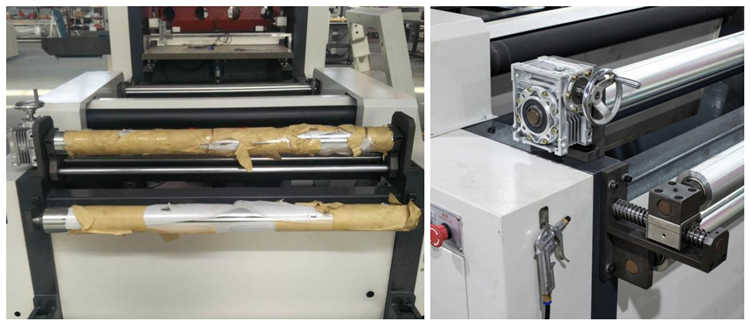

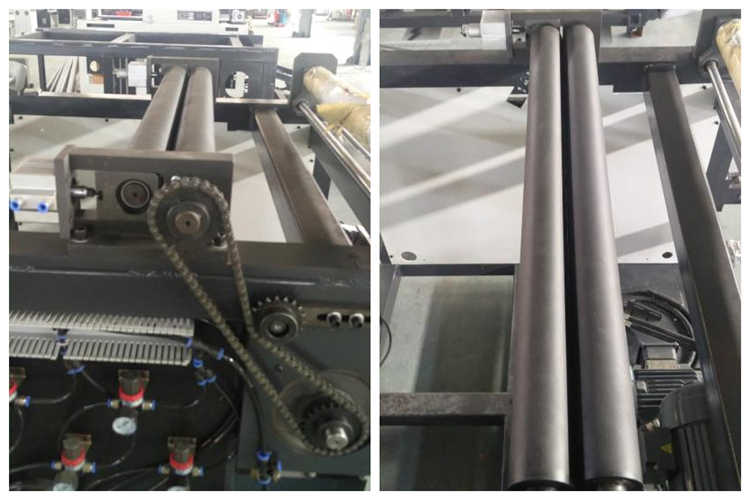

Etetőegység: Etetőegység: Pneumatikus és hidraulikus tengely nélküli, 3", 6", 12"-es méretű. Maximális tekercspapír átmérő 1,6 m.

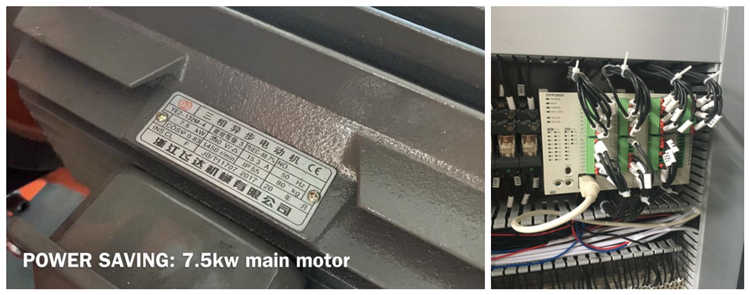

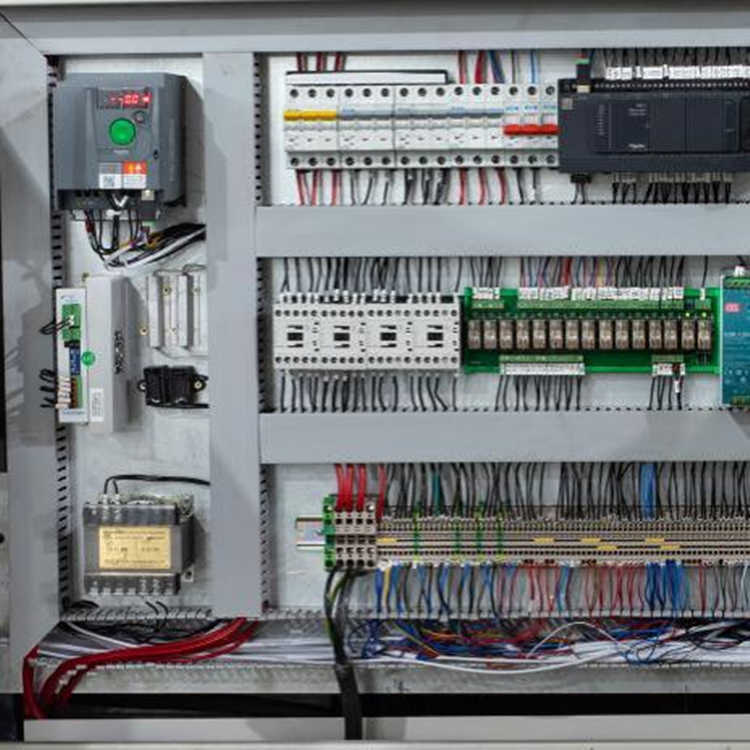

Elektromos konfiguráció
| Léptetőmotor | Schneider |
Nyomásszabályozó motor | Tajvan |
Szervo driver | Schneider |
Színérzékelő | Beteg |
PLC | Schneider |
Frekvenciaváltó | Schneider |
Minden egyéb elektromos alkatrész | Schneider |
Fotoelektromos kapcsoló | Leuze |
Fő levegőhenger | AirTAC |
Mágnesszelep és egyéb alkatrészek | AirTAC |
Pneumatikus tengelykapcsoló | Kína |
Fő csapágyak | Németország |
Biztonsági kezelési eljárások
1. A behúzó vonalvágó gépet használó műhelyberendezés elrendezésének ésszerűnek kell lennie, az útfelületnek síknak kell lennie, és az átjárónak szabadnak kell lennie.
2. A beépítési iránynak lehetővé kell tennie a biztonságos működést, a kezelővel a fal felé kell néznie, és a minimális nettó távolság a környező épületektől és létesítményektől nem lehet 0,8 m-nél kisebb.
3. A gép elhelyezésének meg kell felelnie a függőleges emelési és karbantartási műveletek helyszíni feltételeinek.
4. A gép motorjának fémhéjának és elektromos vezérlődobozának jó nulla- vagy földelésvédelemmel kell rendelkeznie.
5. A szabadon hagyott vezetékeket védőhüvellyel kell védeni, a különböző feszültségű vezetékekhez pedig saját hüvelyt kell használni.
6. A felhasználói egység biztonsági műszaki dokumentációt hoz létre a géphez, és rögzíti a biztonsági gyártási helyzetet.
7. Az üzemeltetőknek biztonsági oktatást és szakmai műszaki képzést kell tartaniuk.
8. Szigorúan tilos a dolgozókat egymást követő műszakban üzemeltetni, és nem lehet kevesebb, mint 2 fő, amikor egyetlen géphez kell pontot adni.
9. A kezelőknek szűk ujjú overallt kell viselniük, és speciális gumi ujjvédőt kell használniuk.
10. A működési magasságnak olyannak kell lennie, hogy a kezelő ne lábujjhegyen vagy meghajoljon állás és munka közben.
11. Ezt a gépet fel kell szerelni kézi típusú védőberendezéssel vagy nyomórúd védőberendezéssel a nyomókereten.
12. A mechanikai és elektromos védő- és tengelykapcsoló berendezéseket legalább két munkanaponként külön ellenőrzésnek kell alávetni. Háromféle ellenőrzés létezik: megjelenés, belső és működés.
13. Az ellenőrzés miatt ideiglenesen felbontott védőburkolatot minden ellenőrzési munka befejezése után időben vissza kell állítani és meg kell húzni, mielőtt üzembe helyezhető.
14. Az üzembe helyezés előtt a védőberendezést a berendezésgazdálkodási osztálynak és a biztonságtechnikai osztálynak át kell vennie jelen szabvány szerint. Az átvétel után a teszt elvégezhető.
15. Az üzembe helyezés előtt az üzemeltetőnek terhelés nélkül ellenőriznie kell a berendezéseket és a biztonsági berendezéseket. A gyártás csak azután végezhető el, ha az egyes részek normális teljesítménye megtörtént.
16. Ha működés közben a védőberendezésekben és más fontosabb alkatrészekben olyan rendellenes állapotok lépnek fel, amelyek veszélyeztetik a személyi biztonságot, meg kell állniuk és jelenteni kell a vezetőnek. Senki sem termelhet, amíg a hibát meg nem szüntetik.
17. Működés közben markolás és markolás szigorúan tilos. A készülék mindkét oldaláról nem szabad újratölteni vagy papírt venni.
18. A bemélyedéses vonalvágó gépeket javító, karbantartó és ellenőrző személyzetnek ismernie kell a berendezést és ezt a szabványt, és meg kell felelnie a szabvány követelményeinek.
